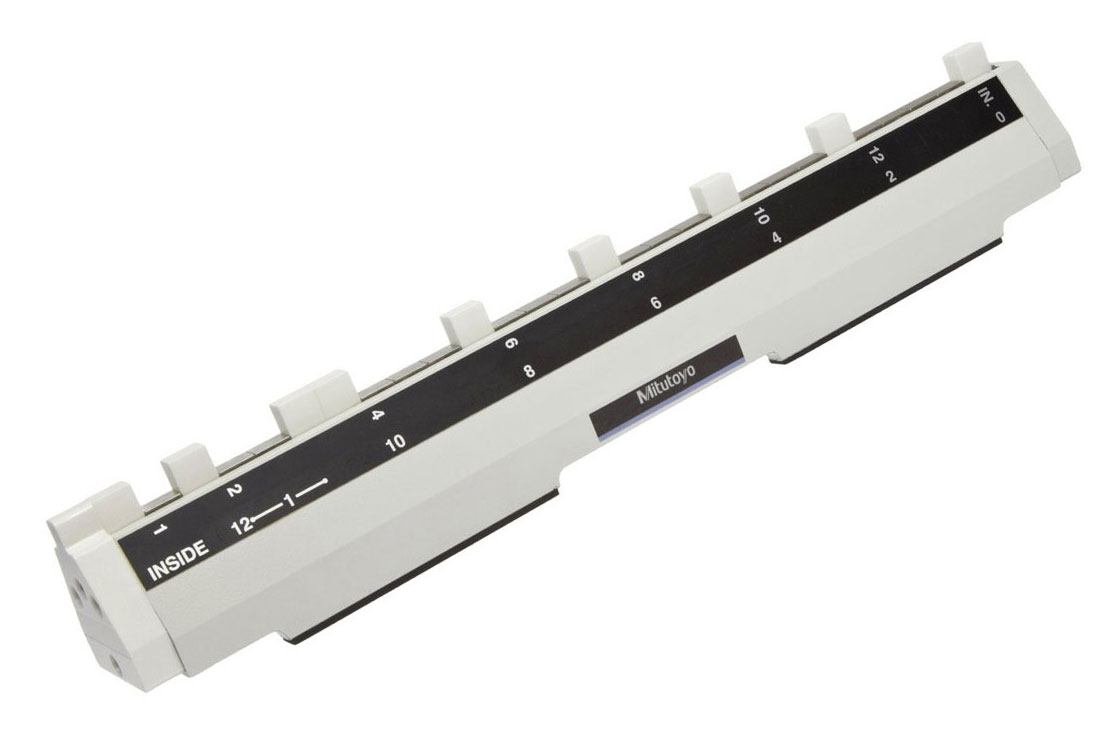

Apa Itu Caliper Checker?
Caliper Checker adalah alat ukur referensi yang digunakan untuk memeriksa dan menyetel akurasi alat ukur seperti caliper, height gauge, dan depth caliper. Alat ini terdiri dari gage blocks yang presisi tinggi, yang dilindungi untuk memastikan pengukuran yang akurat. Alat ini biasanya digunakan dalam lingkungan industri dan laboratorium untuk memastikan bahwa alat ukur tetap dalam kondisi baik dan memberikan hasil yang konsisten.

Sumber gambar: https://willrich.com/product/barcor-countersink-gages/

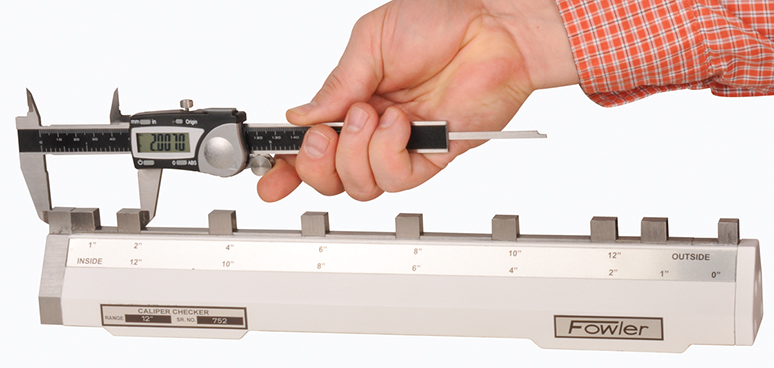

Tujuan dan Manfaat Utama Caliper Checker
- Kalibrasi Caliper
Caliper Checker digunakan untuk memastikan bahwa caliper memberikan hasil pengukuran yang akurat. Proses kalibrasi melibatkan penyetelan posisi nol caliper menggunakan gage blocks dan verifikasi hasil pengukuran dengan standar referensi.

Sumber gambar: https://swissinstruments.com/wp-content/uploads/2018/07/12-caliper-and-height-gage-checker-53-813-010-0-1.jpg

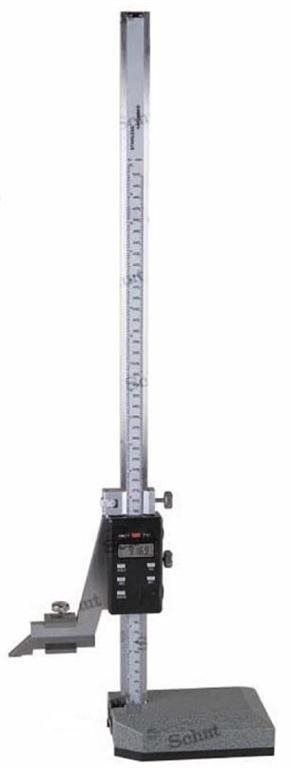

- Kalibrasi Height Gauge
Height gauge adalah alat yang digunakan untuk mengukur ketinggian dari suatu permukaan referensi. Caliper Checker memastikan bahwa height gauge tetap akurat dengan mengkalibrasi alat ini menggunakan gage blocks. Height gauge perlu digunakan di atas meja rata untuk memastikan hasil pengukuran yang tepat.

Sumber gambar: https://www.nastroje-meridla.cz/img/27/vyskomer-posuvny-digitalni-jednosloupkovy-500-mm.291x768.jpg

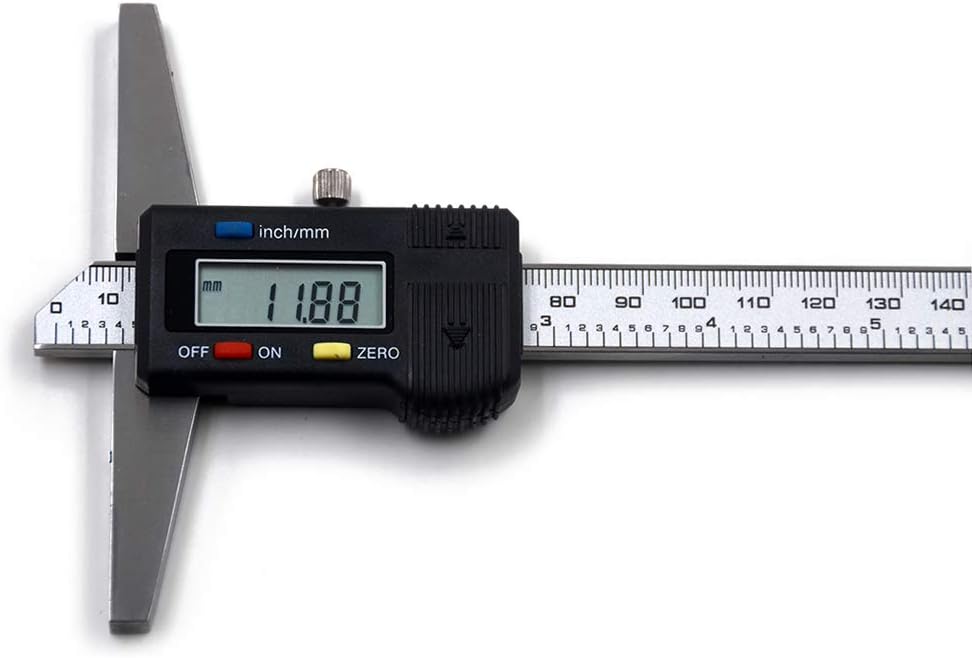

- Kalibrasi Depth Caliper
Depth caliper digunakan untuk mengukur kedalaman lubang atau celah. Seperti caliper dan height gauge, depth caliper juga harus dikalibrasi secara rutin untuk memastikan akurasinya. Proses kalibrasi depth caliper juga memerlukan penggunaan meja rata untuk hasil yang konsisten.

Sumber gambar: https://images-na.ssl-images-amazon.com/images/I/51tEQ1FZ-KL._AC_SL1000_.jpg
Bagaimana Caliper Checker Bekerja?
- Komponen Utama
Caliper Checker terdiri dari gage blocks (blok pengukur) yang digunakan sebagai standar referensi. Gage blocks ini biasanya terbuat dari bahan dengan presisi tinggi seperti baja atau keramik, yang dirancang untuk mempertahankan akurasi mereka selama bertahun-tahun. Blok-blok ini disusun secara permanen dalam suatu wadah pelindung untuk memastikan bahwa mereka tidak mengalami kerusakan atau deformasi yang dapat mempengaruhi akurasi pengukuran.
- Pengukuran Referensi
Proses kalibrasi melibatkan pengukuran referensi pada interval tertentu, misalnya setiap 50 mm. Anda dapat menggunakan gage blocks dengan panjang yang telah diketahui dan terkalibrasi untuk membandingkan hasil pengukuran caliper. Ini membantu memastikan bahwa caliper memberikan hasil pengukuran yang konsisten dan akurat setiap kali digunakan.
- Pengaturan Posisi Nol
Pengaturan posisi nol adalah langkah penting dalam proses kalibrasi. Untuk melakukannya, caliper disetel pada posisi nol menggunakan gage block yang panjangnya telah diketahui. Ini dilakukan dengan mengapit gage block di antara rahang caliper dan menyesuaikan caliper hingga menunjukkan nol. Dengan cara ini, caliper disetel untuk memastikan bahwa setiap pengukuran dimulai dari posisi yang benar.
- Verifikasi dan Penyesuaian
Setelah posisi nol diatur, caliper digunakan untuk mengukur gage blocks lainnya. Pengukuran ini diverifikasi terhadap panjang gage blocks yang diketahui untuk memastikan bahwa caliper memberikan hasil yang akurat. Jika hasil pengukuran sesuai dengan panjang gage blocks yang diketahui, maka caliper dianggap akurat. Jika tidak, caliper perlu disesuaikan lebih lanjut atau diperbaiki. Verifikasi ini penting untuk mengidentifikasi dan mengoreksi ketidaksesuaian atau kesalahan dalam pengukuran.
- Dokumentasi Hasil
Setelah kalibrasi selesai, hasil pengukuran dicatat. Dokumentasi ini penting untuk memastikan bahwa caliper tetap akurat dan siap digunakan dalam pengukuran selanjutnya. Catatan ini juga dapat digunakan untuk menelusuri kembali proses kalibrasi jika terjadi masalah di masa mendatang. Dengan memiliki dokumentasi yang baik, perusahaan dapat memastikan bahwa semua alat ukur mereka selalu dalam kondisi terbaik dan sesuai dengan standar industri.
Pentingnya Caliper Checker Dalam Industri
Caliper Checker adalah alat yang sangat penting dalam industri, terutama dalam bidang manufaktur dan produksi. Dengan memastikan bahwa semua alat ukur seperti caliper tetap akurat, Caliper Checker membantu meningkatkan kualitas produk, mengurangi risiko kesalahan produksi, dan mengoptimalkan efisiensi proses produksi. Alat ini juga membantu perusahaan mematuhi standar dan regulasi yang ditetapkan, yang sangat penting dalam menjaga reputasi dan kepercayaan pelanggan.
Dengan menggunakan Caliper Checker secara rutin, perusahaan dapat memastikan bahwa mereka menggunakan alat ukur yang selalu memberikan hasil pengukuran yang akurat dan dapat diandalkan. Ini sangat penting untuk menjaga konsistensi dan kualitas produk, serta menghindari potensi kerugian akibat produk cacat atau tidak memenuhi spesifikasi.
Keunggulan Menggunakan Caliper Checker
- Akurasi dan Kestabilan Dimensi
Caliper Checker memberikan hasil pengukuran yang sangat akurat dan stabil. Alat ini menggunakan gage blocks dengan presisi tinggi sebagai standar referensi. Blok-blok ini diproduksi dengan toleransi yang sangat ketat, sehingga memungkinkan pengguna untuk mengkalibrasi berbagai alat ukur dengan tingkat akurasi yang tinggi.
- Manfaat Bahan Blok Pengukuran yang Tahan Korosi
Blok pengukuran dalam Caliper Checker biasanya terbuat dari baja tahan karat atau keramik yang tahan terhadap korosi dan aus. Ini memastikan bahwa blok pengukuran tetap akurat meskipun digunakan dalam lingkungan yang keras.
- Fleksibilitas untuk Berbagai Jenis Alat Ukur
Caliper Checker dapat digunakan untuk mengkalibrasi berbagai jenis alat ukur seperti vernier caliper, dial caliper, digital caliper, height gauge, dan depth caliper. Fleksibilitas ini memudahkan pengguna dalam melakukan kalibrasi tanpa perlu memiliki alat kalibrasi yang berbeda untuk setiap jenis alat ukur.
Studi Kasus Penggunaan Caliper Checker
Caliper Checker banyak digunakan dalam berbagai industri seperti otomotif, manufaktur, dan rekayasa untuk memastikan akurasi pengukuran komponen yang penting. Misalnya, di industri otomotif, Caliper Checker digunakan untuk mengukur dimensi komponen mesin seperti piston caliper. Dalam proses produksi, penggunaan Caliper Checker membantu mengidentifikasi dan mengoreksi kesalahan pengukuran yang dapat mengakibatkan cacat pada produk akhir.
Penggunaan Caliper Checker membawa banyak manfaat, termasuk peningkatan akurasi dan efisiensi dalam proses produksi. Dengan mengukur dimensi komponen secara akurat, perusahaan dapat mengurangi jumlah cacat produk dan memastikan bahwa setiap komponen memenuhi spesifikasi yang ditetapkan. Ini tidak hanya meningkatkan kualitas produk tetapi juga mengurangi biaya produksi karena mengurangi kebutuhan untuk melakukan perbaikan atau penggantian komponen yang tidak memenuhi standar.
Kesimpulan
Penggunaan Caliper Checker membawa banyak manfaat dalam industri, terutama dalam menjaga akurasi pengukuran dan meningkatkan kualitas produk. Caliper Checker meningkatkan ketepatan pengukuran dengan menggunakan gage blocks presisi tinggi sebagai standar referensi, mengurangi kesalahan pengukuran dengan mendeteksi dan memperbaiki ketidaksesuaian, dan memperpanjang umur alat ukur dengan memastikan alat tersebut tetap dalam kondisi baik. Selain itu, Caliper Checker membantu menjaga konsistensi produksi, karena alat ini dapat digunakan untuk mengkalibrasi berbagai jenis alat ukur seperti vernier caliper, dial caliper, digital caliper, height gauge, dan depth caliper.
Nah seperti itulah Caliper Checker itu, alat ini bisa digunakan untuk kalibrasi berbagai alat, tetapi alat ini juga harus di kalibrasi untuk menjaga keakuratannya, disini Kami membuka jasa untuk kalibrasi Caliper Checker, jika anda membutuhkan jas kalibrasi alat ini bisa langsung hubungi kami ya!
Hubungi Marketing Kami Untuk Jasa Kalibrasi,
(0821-2320-1623)
Referensi:
Ape Software, Inc. (n.d.). Free Height Gage Calibration Procedure. Copyright 1992-2022 Ape Software, All Rights Reserved. https://www.apesoftware.com/help/calibration-procedures/height-gage
CERA Caliper Checker Series 515. (n.d.). Sumipol Agile Technology. Retrieved December 19, 2024, from https://www.sumipol.com/en/product/cera-caliper-checker-series-515/?form=MG0AV3
Flack, D. R., & Hannaford, J. (2006). Fundamental good practice in dimensional metrology. NPL National Physical Laboratory. https://eprintspublications.npl.co.uk/3360/
Kalibrasi, P. (2023, July 3). Kalibrasi Vernier Checker Ternyata Penting! Cek Selengkapnya! Kalibrasi News. https://news.kalibrasi.com/kalibrasi-vernier-checker/?form=MG0AV3
MITUTOYO 515-555 CALIPER CHECKER 300MM 515-555 - ORI di Industrial Supplier | Tokopedia. (n.d.). Tokopedia. https://www.tokopedia.com/indsupplier/mitutoyo-515-555-caliper-checker-300mm-515-555-ori
Mitutoyo America Corporation. (2022, September 19). Ins and Outs of Height Gages - Mitutoyo. Mitutoyo. https://www.mitutoyo.com/article/ins-and-outs-of-height-gages/
Olu-Lawal, N. K. A., Olajiga, N. O. K., Ani, N. E. C., Adeleke, N. a. K., & Montero, N. D. J. P. (2024). THE ROLE OF PRECISION METROLOGY IN ENHANCING MANUFACTURING QUALITY: A COMPREHENSIVE REVIEW. Engineering Science & Technology Journal, 5(3), 728–739. https://doi.org/10.51594/estj.v5i3.868
Orloski, R. L. B. M. J. (2023, May 19). Precision measurement and calibration?::selected NBS papers on mechanics. NIST. https://www.nist.gov/publications/precision-measurement-and-calibration-selected-nbs-papers-mechanics
Ramadhan, A., Hidayat, A. N., & Supriyati, S. (2023). ANALISIS PENGENDALIAN KUALITAS PRODUK PISTON CALIPER DIBAGIAN CHECK FINISH MENGGUNAKAN METODE SQC DI PT. CHEM. Ramadhan | Jurnal Rekayasa, Teknologi, Dan Sains. https://doi.org/10.33024/jrets.v7i1.8991
Vasilevskyi, O. M. (2014). Calibration method to assess the accuracy of measurement devices using the theory of uncertainty. International Journal of Metrology and Quality Engineering, 5(4), 403. https://doi.org/10.1051/ijmqe/2014017
